Magnetické separátory kovů

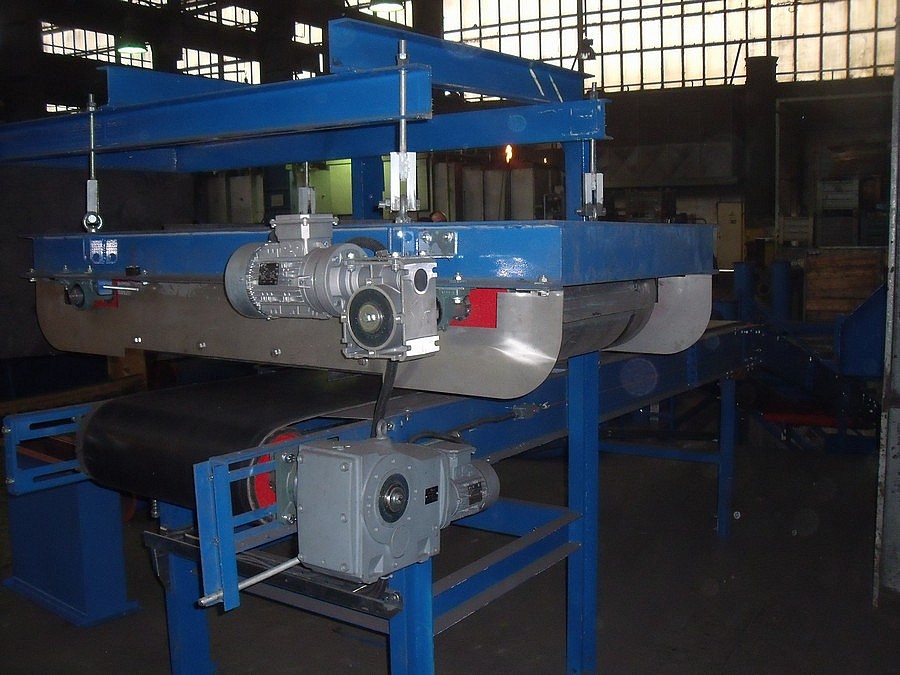

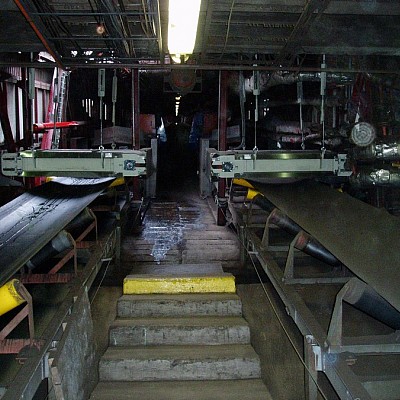

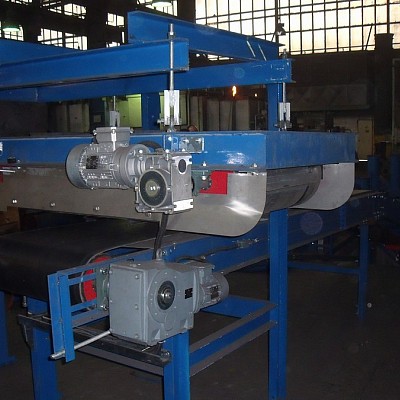

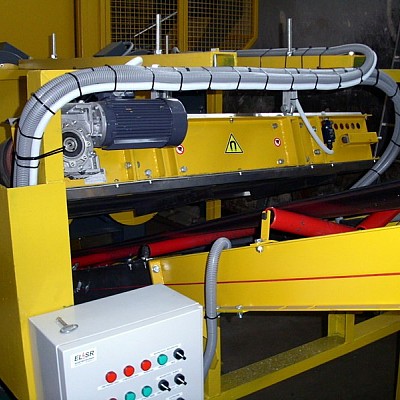

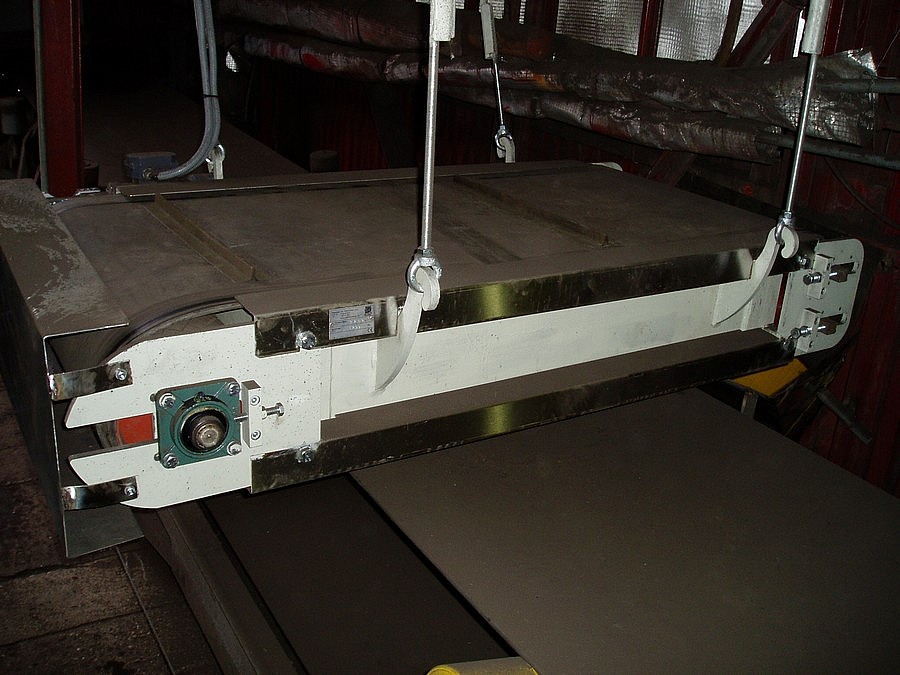

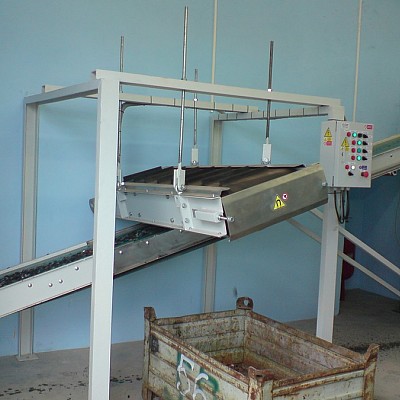

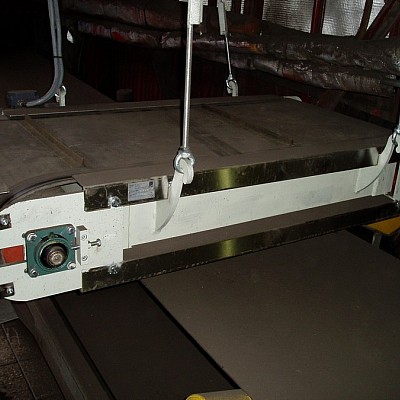

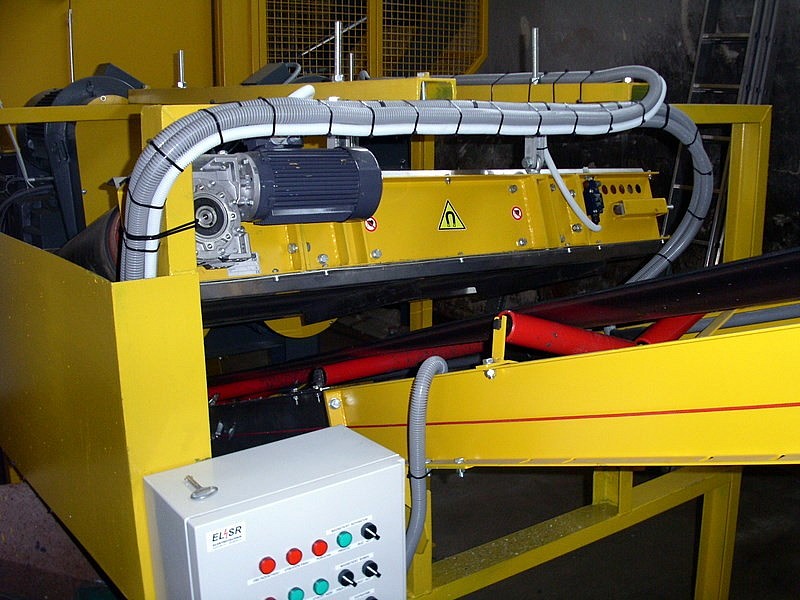

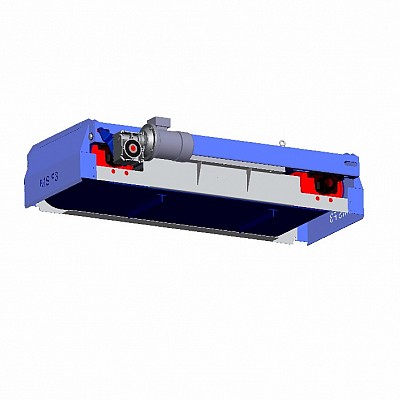

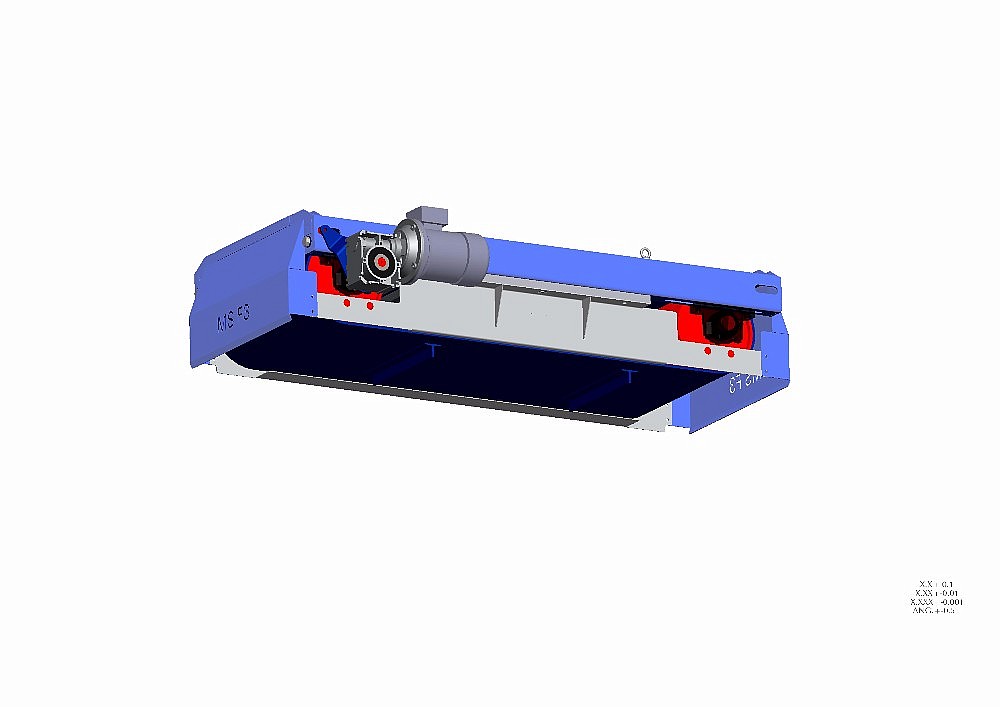

MAGNET NAD DOPRAVNÍK – NOVÝ TYP – SAMOČISTÍCÍ

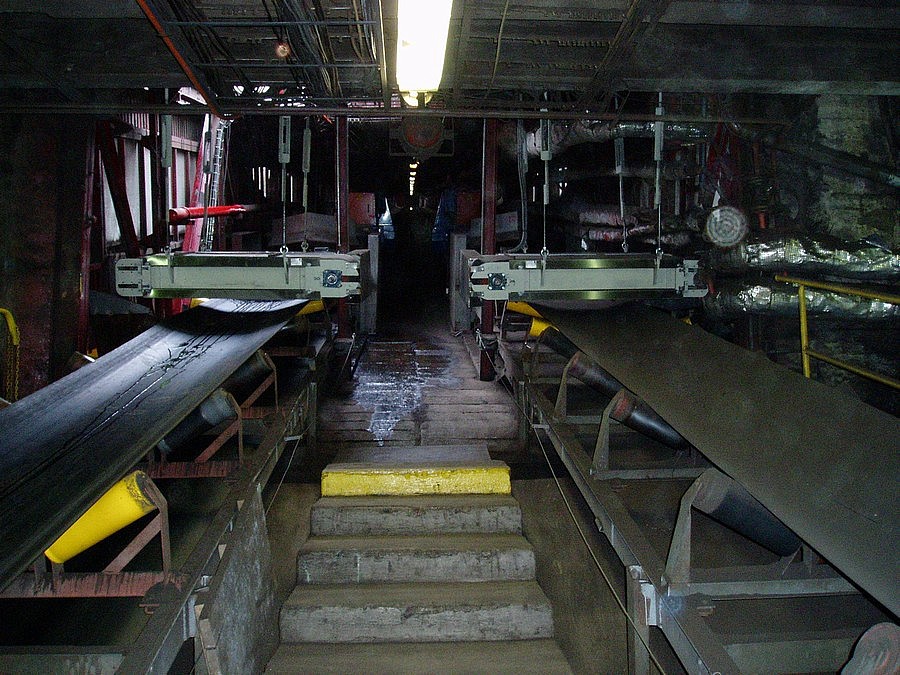

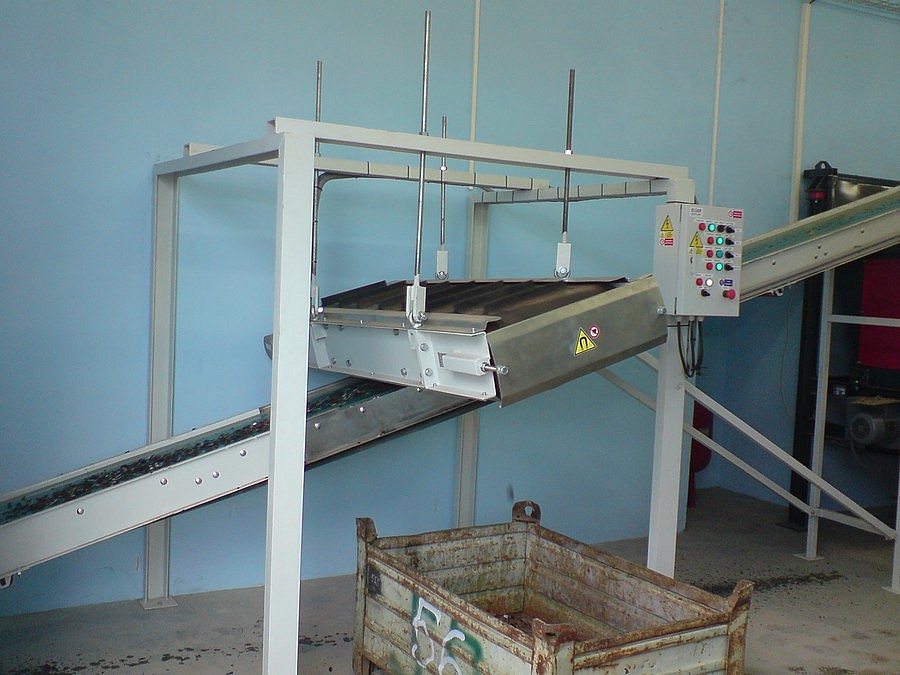

Nový vylepšený typ magnetického separátoru pro umístění nad dopravní pás. Slouží k separaci zejména větších kovových magnetických nečistot z lehce prostupných směsí dopravovaných na dopravním pásu. Většinou je nad dopravní pás umísťován s vodorovným pootočením o 90° nebo nad vynášecí válec (viz. nákresy). Nachytané magnetické nečistoty jsou vynášený stranou pomocí pásu, který se otáčí okolo magnetu.
Při konstrukci separátoru jsme uplatnili naše dlouholeté zkušenosti s výrobou tohoto typu magnetických separátorů. Kladli jsme důraz především na vysokou účinnost separace (sílu a dosah magnetického pole), odolnost separátoru i v nejnáročnějších podmínkách a na jeho spolehlivost.
Tento separátor je vyroben na špičkových CNC strojích a jsou použity komponenty světových výrobců. Například ložiska SKF, pohon Nord a šneková převodovka universal – případě zájmu osazena měničem Nord. Celkově je separátor vyroben tak, aby byl odolný i v náročných podmínkách (např. vysoká prašnost). Všechna ložiska jsou důkladně zakrytována.
Magnet nad dopravník můžeme na přání osadit hlídáním sjíždění pásu a hlídáním otáček pásu.
Dále doprodáváme cenově výhodné provedení magnetických separátorů nad dopravník
MS F 1-5 EKO, tyto jsou vhodné do provozů s menším zatížení.
Ohledně jiných druhů separátorů více informací na stránkách www.magsy.cz
Indikátor kovů (detektor ) pro pásové dopravníky
Indikátory kovů mají nastavitelnou citlivost v širokých mezích a jsou vhodné i pro indikaci slitin s menším obsahem železa a neželezné kovy. Standardní provedení je uzpůsobeno pro montáž do pásového dopravníku pod vlastní vynášecí pás, v případě náročnější aplikace dodáváme tunelové indikátory, kterými pás prochází.
Indikátory kovu řady DK10 vyhodnocují přítomnost kovu v dopravovaném materiálu dynamicky. To znamená, že indikují jen pohybující se kovové předměty, ale kovové součásti např. nosné konstrukce nemají vliv na funkci indikátoru. Snímací cívka je umístěna pod dopravníkem v dostatečné vzdálenosti od všech rotujících a kmitajících kovových předmětů (nin. cca0,5 m). Výhoda tohoto řešení spočívá v jednoduchosti montáže a v nižší ceně indikátoru. Nevýhoda je v proměnné citlivosti závislé na vzdálenosti od indikační cívky. Základní citlivost indikátoru je nastavena ekvivalentně jako matice M10 ve vrstvě materiálu100 mm.
Vlastní snímací cívka je zalita v rámu z vyztuženého polyesterového konglomerátu se stavitelným držákem, na přání zákazníka může být zhotoven i jiný rozměr snímací cívky dle konkrétních požadavků.
Elektronika snímače s nastavovacími prvky je obvykle umístěna na tělese snímací cívky, nebo může být odděleně v samostatné rozvaděčové skříňce (200x300x120mm) do vzdálenosti max.3 m.
Napájecí napětí je standardně 230V 50Hz /5VA, nebo na přání jakékoliv jiné.
Pro účely řízení technologie jsou k dispozici dva přepínací kontakty se zatížitelností 230V/2A. Součástí dodávky je resetovací tlačítko a krabice s odrušovacím filtrem, návod k montáži, obsluze a údržbě, revizní zpráva elektro, prohlášení o shodě
Pásové váhy
Pásové váhy řady EPV jsou určeny pro kontinuální vážení a dávkování sypkých materiálů v širokém rozsahu dopravních výkonů. Tyto zařízení jsou využitelné především v úpravnách kameniva, cementárnách, vápenkách, ale lze je též uplatnit v ostatních oborech průmyslu, kdy je třeba vážit, dávkovat popř. řídit pohyb materiálu na pásových dopravnících.
Vlastnosti zařízení:
široký rozsah výkonů vysoká přesnost vážení víceúčelové použití:
váha, dávkovač, řídící jednotka
- ovládání z klávesnice místně popř. dálkově (sériovou linkou RS-485, kontaktně)
- zobrazovací displej LCD 4 řádky po 20-ti znacích
- možnost současného zobrazování až 5-ti z následujících měřených hodnot:
- Rychlost pasu v m/s
- Hodinový výkon v t/h
- Prošlé množství v t (tři nezávislá počítadla, z nichž je možno dvě libovolně nulovat – např. denní, měsíční
- Prošlé množství v kg (jedno ze tří nezávislých počítadel)
- Zatížení pasu v kg/m
- Doba chodu pásu od posledního nulování váhy v h
- jednopražcová vážící stolice s tenzometrem a snímačem rychlosti pásu
- poloautomatické tárování
- možnost výstupu pro napojení do aut.systému linka RS485 nebo RS232
- možnost naprogramování dalších funkcí
- možnost osazení proudového výstupu 4-20mA
- možnost rozšíření pro dávkovací nebo expediční režim včetně výstupu dat do PC (např.MS Excel)
- možnost osazení až 5-ti výstupních kontaktů (4A/230V) pro řízení a signalizaci (např.překročení nebo podkročení nastav.hodnot, navezení dávky zastavení pásu atd.)
Základní technické parametry:
- šířka pásu 400 -1800 mm
- hodinový výkon 0.5 – 9999 t/h
- rychlost pasu cca 0.2 – 50 m/s
- napájení 230V/20VA
- přesnost měření +/-0.5 až 2%
